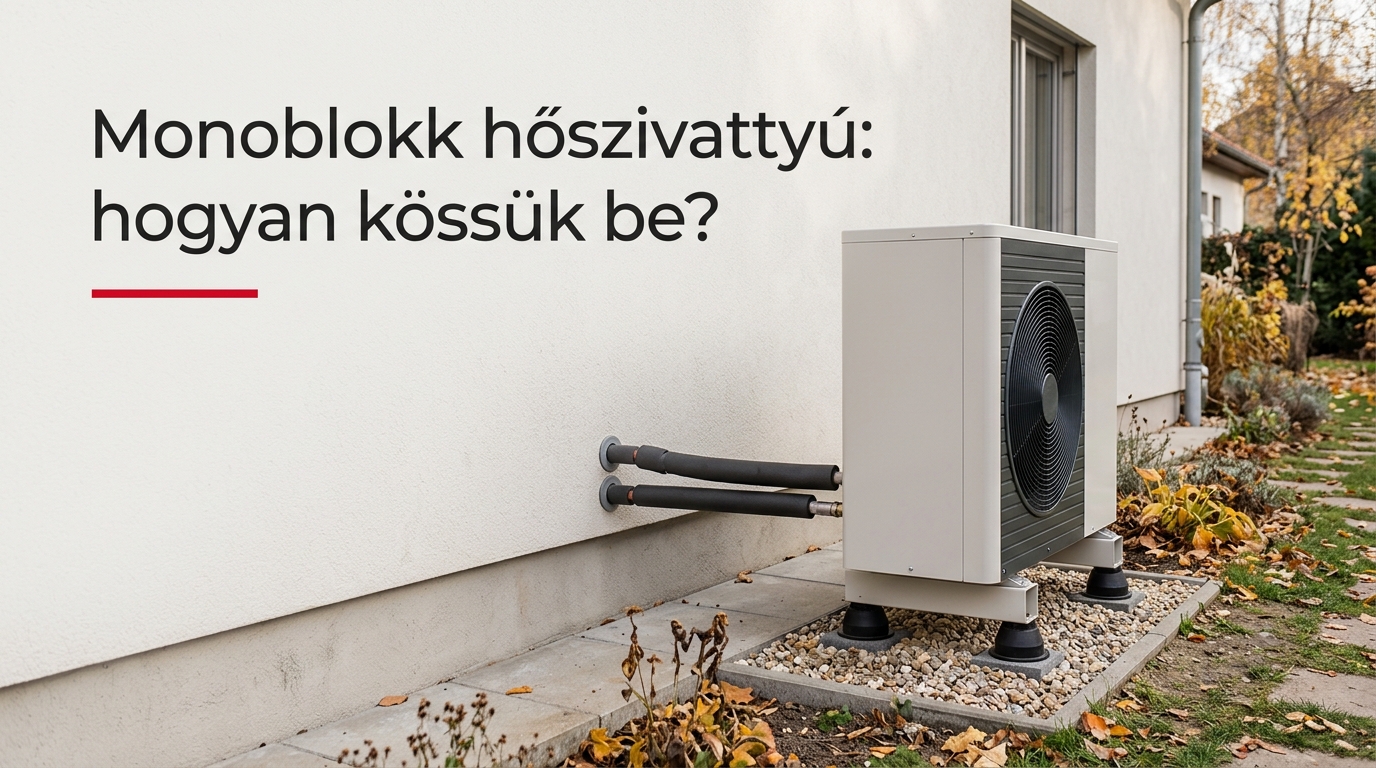

Hogyan történik a monoblokk hőszivattyú bekötése az üzembe helyezésig?

A monoblokkos levegő–víz hőszivattyú bekötése felmérésből, méretezésből, gépészeti és villamos kivitelezésből, majd dokumentált beüzemelésből áll. Nem pusztán két vízcső és egy tápkábel csatlakoztatása: az épület hőigényét és a teljes fűtési rendszer működését össze kell hangolni.

1. Felmérés: hőveszteség, hőleadók, szükséges előremenő vízhőmérséklet és villamos kapacitás meghatározása.
2. Tervezés: hidraulikai kapcsolás, csőméretek, szabályozás, fagyvédelem és készülékelhelyezés rögzítése.
3. Gépészeti kivitelezés: csőhálózat, szerelvények, szükséges tartályok, szigetelés és vízelvezetés kialakítása.
4. Villamos csatlakoztatás: a készülékhez illeszkedő betáplálás, védelmek és vezérlési kapcsolatok kiépítése szakemberrel.
5. Üzembe helyezés: ellenőrzések, beszabályozás, próbaüzem és kezelői átadás.

Az ajánlatban ezek külön is legyenek azonosíthatók. Így összehasonlítható, hogy az ár tartalmazza-e például a hálózat átmosását, a fagyvédelmet és a szabályozás beállítását. A készülék helyét a gyártó telepítési távolságai, a zajterhelés, a szervizelhetőség és a leolvasztáskor keletkező víz elvezetése alapján kell kijelölni.

Mi a monoblokkos hőszivattyú, és milyen részegységekből áll a rendszer?

A monoblokkos hőszivattyú olyan berendezés, amelynek hűtőköri főegységei egyetlen, jellemzően kültéri készülékházban találhatók. Az épület fűtéséhez vízoldali csatlakozáson keresztül kapcsolódik, ezért a kültérre vezetett fűtővíz védelme alapvető tervezési feladat.

A készülékben kompresszor, hőcserélők, ventilátor és expanziós elem működik együtt. A teljes rendszerhez ezenfelül keringetés, tágulási lehetőség, biztonsági szerelvények, légtelenítés, szennyeződésleválasztás és szabályozás szükséges. Ezek egy része gyárilag beépített lehet; a tényleges tartozéklista határozza meg, mit kell külön biztosítani.

A puffertartály és a használati melegvíz-tartály eltérő feladatot lát el. A puffer a fűtési vagy hűtési kör része, míg a használati melegvíz-tároló a csapolási igényt szolgálja. Egyik sem helyettesíti automatikusan a másikat.

Beszerzéskor ezért ne csak a kültéri egységet hasonlítsa össze. Kérjen teljes rendszerlistát, amely a tartályokat, szivattyúkat, érzékelőket és vezérlési elemeket is tartalmazza; így a különböző ajánlatok műszaki tartalma valóban összevethető.

Hogyan működik a monoblokkos hőszivattyú?

A monoblokkos hőszivattyú a külső levegőből elvont hőt villamos energiával működtetett hűtőkör segítségével adja át a fűtővíznek. A kompresszor a hűtőközeg nyomását és hőmérsékletét emeli meg, majd a hőcserélőn keresztül történik a hőátadás.

A szükséges előremenő vízhőmérséklet lényeges választási szempont: általában kedvezőbb üzemet tesz lehetővé az alacsonyabb hőmérsékleten is elegendő hőt leadó rendszer. Ezért a padlófűtés és a meglévő radiátoros hálózat nem kezelhető automatikusan azonos feltételekkel. Radiátoroknál helyiségenként kell megvizsgálni a rendelkezésre álló hőleadást.

A kültéri hőcserélőn kialakuló dér eltávolításához a berendezés leolvasztási ciklust végezhet. Ehhez is rendelkezésre kell állnia a gyártó által megkövetelt vízáramnak és hőenergiának.

Egy 12 kW-os monoblokk hőszivattyú névleges teljesítménye önmagában nem igazolja az alkalmasságot. A kiválasztásnál azt kell összevetni az épület hőigényével, hogy a készülék a tervezési külső hőmérsékleten, az elvárt vízhőmérséklet mellett milyen teljesítményt biztosít.

Mit kell tartalmaznia a monoblokkos hőszivattyú bekötési rajzának?

A monoblokkos hőszivattyú bekötési rajzának a víz útját, a fő szerelvényeket, az érzékelőket és a szabályozási kapcsolatokat kell egyértelműen bemutatnia. Egy általános internetes vázlat nem helyettesíti az adott épülethez és készülékhez készített kapcsolási tervet.

• Hidraulika: előremenő és visszatérő vezeték, áramlási irány, csőméretek, keringtetők és elzárók.
• Biztonság és vízminőség: tágulási tartály, biztonsági szerelvények, légtelenítési, ürítési és szennyeződésleválasztási pontok.
• Hőtárolás és hőleadás: puffer, osztó-gyűjtő, fűtési körök, szükség esetén keverés és melegvíz-tároló.
• Vezérlés: érzékelők helye, váltószelep, zónavezérlés és külső hőtermelő kapcsolata.
• Fagyvédelem: az alkalmazott megoldás és az érintett kültéri szakaszok.

A villamos tervben a betáplálás, a védelmek és a kommunikációs csatlakozások is szerepeljenek. A kábelkeresztmetszetet és a védelmi eszközöket nem lehet pusztán a hőszivattyú fűtési teljesítményéből meghatározni: a készülék villamos adatai és a helyszíni hálózat egyaránt számítanak. Hűtésre használt rendszer esetén a páralecsapódás elleni szigetelést és a harmatponti szabályozást is tervezni kell.

Közvetlen vagy puffertartályos bekötés a jobb megoldás?

A közvetlen bekötés akkor megfelelő, ha a hőleadói hálózat minden üzemi helyzetben biztosítja az előírt vízáramot és víztérfogatot; a puffertartály ezek teljesülését segítheti, megfelelő kapcsolással. A puffer azonban nem automatikus hatásfokjavító, és nem minden bekötésben választja szét a vízköröket.

Kapcsolás Fő feladat Mikor célszerű? Költség és kompromisszum
Közvetlen A hőszivattyú közvetlenül táplálja a hőleadókat. Egyszerű, biztosított átfolyású rendszerben. Kevesebb kiegészítő elem, de gondos hidraulikai ellenőrzés kell.
Soros puffertartályos Növeli a rendszer víztérfogatát. Ha víztérfogat-pótlás szükséges, de hidraulikai leválasztás nem. Tartály- és szerelési többlet; önmagában nem oldja meg a lezáró körök problémáját.
Hidraulikailag leválasztó puffertartályos Elkülöníti a hőtermelői és hőleadói térfogatáramot. Változó vízáramú, többkörös rendszerben. Összetettebb szerelés és szabályozás; keveredési veszteség is felléphet.

A Fun-Line fűtési puffertartályai között rozsdamentes, álló Sprsun kivitel is szerepel, fehér vagy inox megjelenéssel. A tartályt azonban elsősorban a méretezett térfogat és a szükséges csatlakozási kialakítás alapján válassza.

Élettartam szempontjából nincs általános győztes: a megfelelő vízminőség, az előírt üzemállapotok és a karbantartás fontosabb, mint önmagában a puffer jelenléte.

Hogyan csatlakoztatható használati melegvíz-tartályhoz vagy medencéhez?

A használati melegvíz-készítéshez és a medencefűtéshez eltérő hidraulikai kialakítás szükséges; egyik fogyasztót sem szabad egyszerűen a fűtési kör folytatásaként kezelni. A hőátadást, a szabályozást és az anyagok összeférhetőségét külön kell megtervezni.

Használati melegvíznél jellemző megoldás a megfelelő hőcserélővel rendelkező tároló, amelyet váltószeleppel és tartályérzékelővel kapcsolnak a hőszivattyúhoz. A hőcserélő teljesítménye, a kívánt tárolóhőmérséklet és a visszafűtési idő egyaránt számít. Az ivóvízoldali biztonsági és higiéniai megoldásokat a teljes rendszerre kell meghatározni.

A használati melegvízhez kínált tartályok kiválasztásánál különítse el az ivóvíztárolót a fűtési puffertől. Az anyag vagy a beépített fűtőbetét önmagában nem bizonyítja, hogy egy tartály minden melegvíz-készítési kapcsoláshoz megfelelő.

Medence esetén a vegyszerrel kezelt medencevizet rendszerint megfelelő anyagú hőcserélő választja el a hőszivattyú körétől. Az épületfűtés és a medence közötti prioritást is rögzíteni kell: a két feladat nem feltétlenül igényelhető egyszerre teljes kapacitással.

Hogyan oldható meg biztonságosan a monoblokk hőszivattyú fagyvédelme?

A monoblokk hőszivattyú fagyvédelme olyan megoldást igényel, amely a kültéri vízoldali részeket a tervezett körülmények között, az áramszünet kockázatával együtt kezeli. A csőszigetelés lassítja a lehűlést, de tartós hidegben önmagában nem akadályozza meg a víz megfagyását.

Lehetséges megoldás a gyártó által engedélyezett fagyálló hőhordozó alkalmazása, megfelelően tervezett fagyvédelmi ürítés, illetve ezekhez illeszkedő aktív védelem. A választás készülék- és rendszerfüggő; fagyállótípust vagy keverési arányt nem szabad általános tanács alapján meghatározni.

• Fagyállós közeg: hatással van a hőátadásra, a nyomásveszteségre és a szükséges szivattyúteljesítményre.
• Fagyvédelmi szelep: csak az előírt beépítéssel és a teljes érintett csőszakasz figyelembevételével tervezhető.
• Aktív védelem: a keringetés vagy fűtés működéséhez energia szükséges, ezért önmagában nem rendezi az áramszünet esetét.

Az ajánlatból derüljön ki, mi történik tartós áramkimaradáskor, leállított készüléknél és hosszabb távollét alatt. Az utólagos, házilagos leürítés nem helyettesíti az előre megtervezett védelmet.

Hogyan kell szakszerűen üzembe helyezni a hőszivattyút?

A monoblokk hőszivattyú üzembe helyezése ellenőrzött feltöltést, hidraulikai és villamos vizsgálatokat, beállítást, valamint dokumentált próbaüzemet jelent. Az első bekapcsolás csak egy lépés; a megfelelő működést a teljes rendszerben kell igazolni.

A szakember ellenőrzi a hálózat tisztaságát és tömörségét, az alkalmazott közeg megfelelőségét, a légtelenítést és a tágulási rendszer beállítását. Megvizsgálja a tényleges térfogatáramot, a szivattyúk működését, az érzékelőket, a váltószelepeket és a biztonsági funkciókat.

A fűtési görbét az épülethez és a hőleadókhoz kell igazítani. Ez a szabályozás a külső hőmérséklethez rendeli a szükséges előremenő vízhőmérsékletet, így nem indokolt minden időjárásban azonos, magas értékkel működtetni a rendszert.

Az átadáskor kérje a beállítások, a fagyvédelmi megoldás és az ellenőrzési eredmények rögzítését. Tisztázza a kezelői feladatokat, a karbantartás rendjét és a hibajelzések esetén követendő eljárást. A garanciális feltételekhez kapcsolódó üzembe helyezési követelményeket a kiválasztott gyártó előírásai határozzák meg.

Melyik a jobb választás: monoblokk vagy osztott rendszerű hőszivattyú?

A monoblokk és az osztott rendszerű hőszivattyú közül a helyszínhez és a kivitelezési feltételekhez jobban illeszkedő kialakítás a jobb választás. A split néven is ismert osztott rendszerben a kültéri és beltéri egység között hűtőközeg-vezeték fut; monoblokknál jellemzően vízoldali kapcsolat vezet az épületbe.

A monoblokk előnye a gyárilag összeépített hűtőkör, ugyanakkor a kültéri vízvezetés fagyvédelmi feladatot jelent. Az osztott rendszer helyszíni hűtőköri szerelést igényel az adott hűtőközegre és készülékre vonatkozó követelmények szerint. Egyik kialakítás sem eleve olcsóbb, hatékonyabb vagy hosszabb élettartamú minden épületben.

A Fun-Line Phnix hőszivattyú-kategóriája PHNIX Green Therm R290 monoblokkos levegő–víz berendezést is bemutat. Az R290 hűtőközeg miatt a gyártó elhelyezési és biztonsági előírásai külön figyelmet igényelnek.

A Sprsun hőszivattyúk összevetésekor is az adott modell teljesítményadatai, vízoldali követelményei és szabályozási lehetőségei alapján döntsön. A márkanév önmagában nem határozza meg a szükséges bekötési változatot.

Melyik bekötési megoldást milyen épülethez érdemes választani?

Egyszerű, alacsony hőmérsékletű rendszerhez elsőként a közvetlen bekötés alkalmasságát érdemes megvizsgálni; összetett, változó vízáramú hálózatnál a puffertartályos kapcsolás mérlegelendő. A döntést azonban nem az épület elnevezése, hanem a tényleges hidraulikai működés határozza meg.

• Új, egységes padlófűtéses családi ház: közvetlen kapcsolás lehet célszerű, ha az átfolyás és a víztérfogat minden üzemállapotban megfelelő.
• Kis víztérfogatú, egyszerű hálózat: soros puffer jöhet szóba, ha elsősorban a víztérfogatot kell növelni.
• Többzónás vagy vegyes hőleadós épület: hidraulikailag leválasztó puffer lehet indokolt, ha a körök vízigénye eltérően változik.
• Radiátoros korszerűsítés: először a hőleadók teljesítményét és a szükséges vízhőmérsékletet kell tisztázni; ezt pufferrel nem lehet kiváltani.

Az Ön épületéhez legjobb monoblokkos hőszivattyú az, amely a méretezett feladatot a tervezett kapcsolásban képes ellátni. A hőszivattyúk áttekintése előtt ezért készítse össze a hőigényt, a hőleadók adatait, a melegvízigényt és a rendelkezésre álló villamos kapacitást.

Melyek a monoblokkos hőszivattyúk bekötésének gyakori kérdései?

Mi a monoblokkos hőszivattyú?

A monoblokkos hőszivattyú egy készülékházban tartalmazza a hűtőkör főegységeit, és vízoldalon csatlakozik az épület rendszeréhez. A kültérre kerülő vízoldali részek miatt a fagyvédelem a bekötés alapvető része.

Hogyan működik a monoblokkos hőszivattyú?

A monoblokkos levegő–víz hőszivattyú a külső levegő hőjét hűtőkör segítségével adja át a fűtővíznek. A működéshez villamos energia, megfelelő vízáram és az épülethez igazított szabályozás szükséges.

Hogyan kell beüzemelni a hőszivattyút?

A hőszivattyút a gyártó előírásai szerint, megfelelő szakemberrel kell üzembe helyeztetni. Ennek része a tömörség, a vízminőség, a térfogatáram, a villamos védelem és a szabályozás ellenőrzése, majd a próbaüzem dokumentálása.

Melyik a jobb választás: monoblokk vagy osztott rendszerű hőszivattyú?

A monoblokk gyárilag összeépített hűtőkört kínál, de a kültéri vízkörét védeni kell a fagyástól. Az osztott rendszer helyszíni hűtőköri csatlakoztatást igényel; a jobb választást a telepítési hely, a csőnyomvonal és a kivitelezési feltételek határozzák meg.

Mikor indokolt puffertartályt beépíteni?

Puffertartály akkor indokolt, ha növelni kell a víztérfogatot, vagy megfelelő kapcsolással el kell választani a hőtermelői és hőleadói térfogatáramot. Nem kötelező tartozék minden rendszerben, és rosszul megválasztott bekötéssel veszteséget is okozhat.

Következő lépés: egyszerű rendszerhez válassza a tervező által igazolt közvetlen bekötést, összetettebb vagy több hőleadós rendszerhez pedig mérlegelje a puffertartályos megoldást. Ezután kérjen méretezett kivitelezési ajánlatot, amely a hidraulikát, a villamos csatlakozást, a fagyvédelmet és az üzembe helyezést egyaránt tartalmazza.
