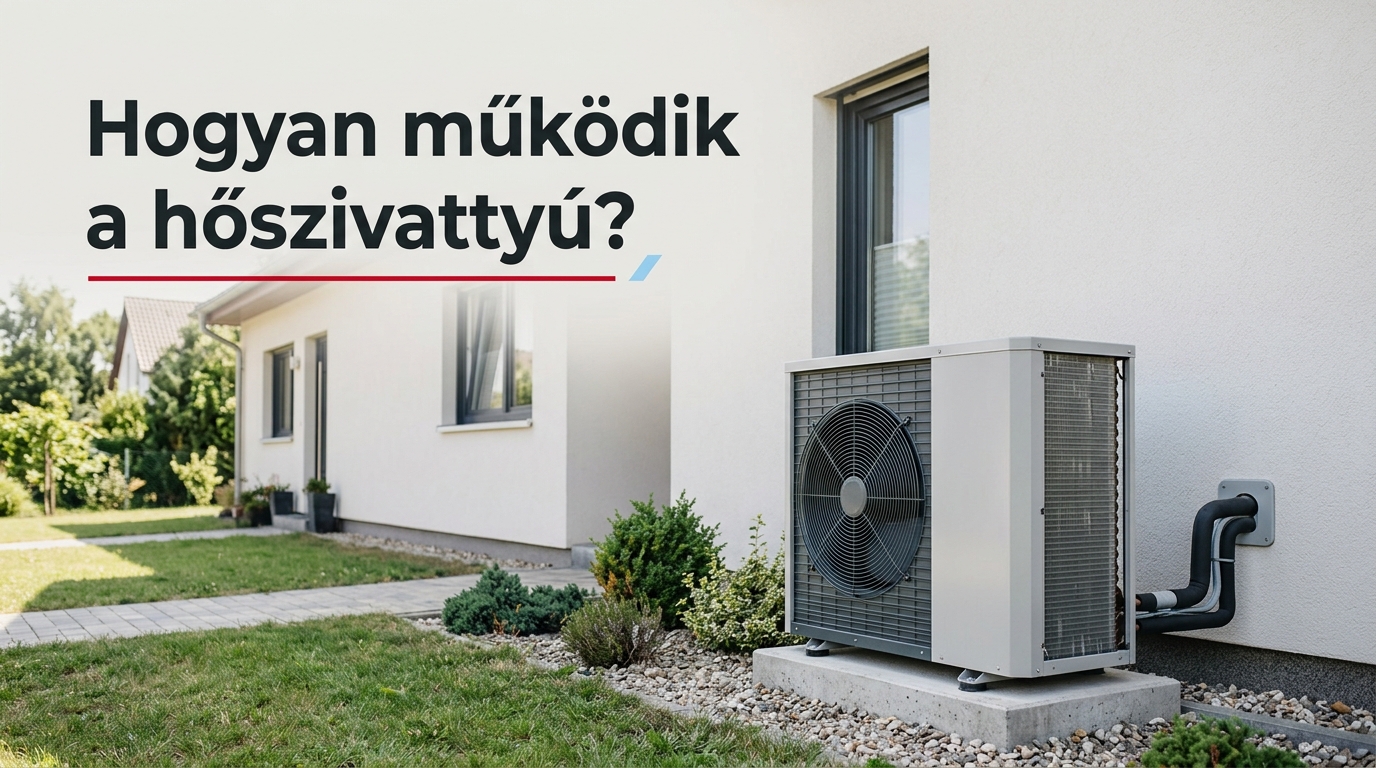

Hogyan működik a hőszivattyú négy lépésben?

A hőszivattyú négy alapvető lépésben emeli a környezetből felvett hő hőmérsékletszintjét: elpárologtatással, sűrítéssel, hőleadással és nyomáscsökkentéssel.

A folyamatot zárt rendszerben keringő hűtőközeg teszi lehetővé, amelynek forrási hőmérséklete a nyomással változik.

1. Elpárologtatás: az alacsony nyomású hűtőközeg hőt vesz fel a hőforrástól, és gőzzé alakul. Ehhez nem szükséges, hogy a kinti levegő az ember számára meleg legyen.

2. Sűrítés: a villamos hajtású kompresszor összesűríti a gőzt. Ennek hatására nő a nyomása és a hőmérséklete.

3. Hőleadás: a meleg hűtőközeg a kondenzátorban átadja a hőt a fűtővíznek vagy a beltéri levegőnek, miközben folyadékká alakul.

4. Nyomáscsökkentés: az expanziós szelep csökkenti a hűtőközeg nyomását. A lehűlt közeg ismét alkalmas lesz hőfelvételre.

Egy működési rajz ezt az útvonalat mutatja: elpárologtató, kompresszor, kondenzátor, expanziós szelep, majd újra elpárologtató. Ha Ön YouTube-videó segítségével tájékozódik, olyan magyarázatot érdemes választania, amely ezt a négy állomást követi. A lényeg nem pusztán a villamos energia hővé alakítása, hanem a környezeti hő átszállítása egy használható hőmérsékletszintre.

Milyen fő alkatrészek vesznek részt a hőszivattyú működésében?

A hőszivattyú alapvető alkatrészei az elpárologtató, a kompresszor, a kondenzátor és az expanziós szelep; ezek együtt alkotják a hűtőközeg körfolyamatát. Az elpárologtató és a kondenzátor egyaránt hőcserélő: két közeg között adnak át hőt anélkül, hogy azok összekeverednének.

A kompresszor biztosítja a körfolyamat működéséhez szükséges nyomáskülönbséget. Az expanziós szelep a nyomáscsökkentés mellett a hűtőközeg áramlásának szabályozásában is részt vesz. A hűtőközeg nem azonos a radiátorokban vagy a padlófűtésben keringő vízzel: a két kör között hőcserélő közvetíti az energiát.

A teljes fűtési rendszer további elemeket is tartalmazhat:

• ventilátort, amely a kültéri levegőt mozgatja;
• keringetőszivattyút, amely a fűtővizet vagy a talajkör folyadékát továbbítja;
• érzékelőket és szabályozót, amelyek a működést az igényekhez igazítják;
• melegvíztárolót, valamint a kialakítástól függően puffertartályt.

A puffertartály a fűtési rendszer vízterét növelheti és segítheti az üzem összehangolását, de nem minden rendszerben szükséges. A berendezés és a teljes épületgépészeti rendszer ezért nem ugyanaz: az utóbbi működését a csövek, a hőleadók és a szabályozás együtt határozzák meg.

Mi a különbség a levegő-víz, a levegő-levegő és a talajszondás rendszer között?

A hőszivattyútípusok közötti fő különbség a hőforrás és a hőleadás módja; az alapvető hűtőközeg-körfolyamat mindhárom rendszerben hasonló. A levegős hőszivattyú a külső levegőt hasznosítja, míg a talajszondás rendszer a talajjal cserél hőt.

A levegő-víz hőszivattyú padlófűtést, megfelelően méretezett radiátorokat vagy ventilátoros hőleadókat is elláthat. A levegő-levegő megoldás közvetlenül a helyiség levegőjét melegíti; a fűtésre alkalmas klímaberendezések is ezen az elven működnek.

A talajszondás hőszivattyú működése kevésbé követi a külső levegő gyors hőmérséklet-változásait, viszont a hőnyerő rendszer kialakítása összetettebb helyszíni feladat. A medence-hőszivattyú általában szintén levegőből vesz fel hőt, de azt a medence vizének adja át. Ez nem jelenti automatikusan azt, hogy épületfűtésre vagy használati melegvíz készítésére is alkalmas.

Hogyan működik a hőszivattyús fűtés és használati melegvíz-készítés?

A vizes hőszivattyús fűtés során a berendezés felmelegíti a fűtési kör vizét, amely a hőleadókon keresztül adja át az energiát a helyiségeknek. A használati melegvíz készítéséhez jellemzően külön tároló szükséges, amelyben a fűtési oldal hőcserélőn keresztül melegíti az ivóvizet.

A padlófűtés nagy felületen ad le hőt, ezért megfelelő kialakítás mellett alacsonyabb vízhőmérséklettel is kifűtheti az épületet. Radiátoroknál az számít, hogy a meglévő felület a tervezett vízhőmérsékleten képes-e fedezni a helyiség hőigényét. A radiátoros fűtés tehát önmagában nem kizáró ok.

A melegvízigény külön méretezési feladat. A tároló kiválasztásánál a háztartás létszámát, a fürdési szokásokat és az egymást követő nagyobb vízvételezéseket is figyelembe kell venni. A vezérlés sok rendszerben időlegesen előnyben részesíti a tároló felfűtését a helyiségfűtéssel szemben.

A magasabb tárolóhőmérséklet nagyobb hőmérséklet-emelést igényel, ezért a fűtésre megadott hatékonyság nem vetíthető automatikusan a melegvízkészítésre. Egyes rendszerek hűteni is tudnak, de ehhez megfelelő hőleadók és páralecsapódást megelőző szabályozás szükséges.

Mennyire hatékony a hőszivattyú, és mit mutat a teljesítménytényező?

A hőszivattyú teljesítménytényezője, a COP, az adott üzemállapotban leadott hőteljesítmény és a felvett villamos teljesítmény arányát mutatja. Nem állandó készüléktulajdonság: a hőforrás és a fűtővíz hőmérsékletével együtt változik.

Szemléltető számítás: ha egy berendezés adott körülmények között 1 kW villamos teljesítmény felvételével 4 kW hőteljesítményt ad le, a COP értéke 4. Ez nem egy konkrét készülék mért adata vagy egész éves ígérete. A különbséget a környezetből felvett hő biztosítja, ezért az arány nem mond ellent az energiamegmaradásnak.

A szezonális teljesítménytényező, az SCOP, egy meghatározott fűtési szezon szabványosított körülményeire jellemzi a hatékonyságot. Összehasonlításkor azonos éghajlati és fűtési hőmérsékleti feltételekhez tartozó értékeket érdemes egymás mellé tenni.

A valós fogyasztás az épület hőigényétől, a beállításoktól, a segédberendezésektől és az esetleges kiegészítő fűtéstől is függ. Általában kisebb hőmérséklet-emeléshez kevesebb kompresszormunka szükséges. Ezért a megfelelő hőleadók és az indokolatlanul magas előremenő vízhőmérséklet elkerülése legalább olyan fontos, mint a készülék adatlapja.

Hogyan változik a hőszivattyú működése hideg időben?

A levegős hőszivattyú télen is képes hőt felvenni a külső levegőből, de a lehűlő hőforrás rendszerint kedvezőtlenebb működési feltételeket jelent. Közben az épület hőigénye nő, így a rendelkezésre álló fűtőteljesítményt és a hatékonyságot egyaránt vizsgálni kell.

A kültéri hőcserélő bizonyos hőmérsékleti és páratartalmi viszonyok között deresedhet. Ilyenkor a berendezés leolvasztási ciklust indít, amely alatt átmenetileg változik vagy megszakad a fűtési hőleadás. A leolvasztás nem önmagában meghibásodás, hanem a levegős rendszerek működésének része.

A téli üzem tervezésénél három szempont különösen fontos:

• mekkora hőteljesítményt ad le a készülék a méretezési külső hőmérsékleten;
• milyen fűtővíz-hőmérséklettel biztosítható a kívánt beltéri hőmérséklet;
• szükséges-e kiegészítő hőtermelő, és mikor lép működésbe.

A kültéri egység körül szabad légáramlásra és megfelelő vízelvezetésre van szükség. A kültéren vezetett vizes szakaszok fagyvédelmét a rendszer kialakításához kell igazítani. A talajszondás rendszer hőforrása kevésbé ingadozó, de annak téli teljesítménye is függ a szondák méretezésétől és a talaj adottságaitól.

Mikor lehet jó választás a hőszivattyú egy épülethez?

A hőszivattyú akkor lehet jó választás, ha az épület hőigénye, hőleadói és műszaki adottságai összehangolhatók a berendezés teljesítményével. Nem kizárólag új épületben alkalmazható: meglévő háznál is működhet jól, de a szükséges átalakítások mértékét fel kell mérni.

A kiindulópont az épület hőveszteségének számítása, nem pusztán az alapterület. Ugyanakkora házaknak eltérő lehet a fűtési igényük a szigetelés, a nyílászárók, a belmagasság és a légcsere miatt. A hőleadókat helyiségenként is értékelni kell.

• Épület: milyen a hőszigetelés, és mekkora a számított hőigény?
• Fűtési rendszer: milyen vízhőmérséklettel tartható a kívánt komfort?
• Elhelyezés: van-e megfelelő hely a kültéri egységnek és a szükséges tárolóknak?
• Infrastruktúra: rendelkezésre áll-e a tervezett rendszerhez szükséges villamos csatlakozás?

A hőszivattyú árának összehasonlításakor a teljes kiépítést érdemes vizsgálni: a készüléken túl a tárolók, csövezés, villamos munkák és hőleadó-átalakítások is számítanak. A beruházási költség és az üzemeltetési költség külön kérdés; az utóbbihoz a várható hőigény és az alkalmazható energiaárak is szükségesek.

Miért fontos a szakszerű tervezés, üzembe helyezés és karbantartás?

A szakszerű tervezés, üzembe helyezés és karbantartás azért fontos, mert a hőszivattyú csak a hozzá illő teljes rendszerrel tud megfelelően működni. Egy jó készülék sem ellensúlyozza a hibás méretezést, az elégtelen vízáramot vagy a rosszul beállított szabályozást.

A tervezésnek össze kell kapcsolnia az épület hőigényét, a készülék különböző üzemi pontokon leadott teljesítményét, a hőleadókat és a melegvízigényt. A szükségesnél nagyobb berendezés sem automatikusan előnyös: az indokolatlan túlméretezés kedvezőtlen kapcsolgatást okozhat.

Üzembe helyezéskor fontos a vízkör átöblítése és légtelenítése, a megfelelő térfogatáram biztosítása, valamint a vezérlés beállítása. Az időjárás-követő szabályozás a külső hőmérséklethez igazítja a fűtővíz hőmérsékletét, így segíthet elkerülni a feleslegesen magas beállítást.

A karbantartás feladata többek között a hőcserélők tisztaságának, a szűrőknek, a vízelvezetésnek és az üzemi paramétereknek az ellenőrzése. A konkrét műveleteket és gyakoriságukat a gyártó előírásaihoz kell igazítani. A hűtőközegkör és a villamos részek javítása szakember feladata; tulajdonosként a hozzáférhető környezet tisztán tartásával és a rendellenességek jelzésével segítheti az üzembiztos működést.

Milyen gyakori kérdések merülnek fel a hőszivattyú működéséről?

Fagyban is működik a hőszivattyú?

Igen, a megfelelően kiválasztott hőszivattyú fagypont alatti külső hőmérsékleten is fűthet. A konkrét működési tartomány és a leadott teljesítmény készülékenként eltér; a rendszer méretezését a téli üzemre kell alapozni.

Használható hőszivattyú meglévő radiátorokkal?

Igen, ha a radiátorok a tervezett fűtővíz-hőmérsékleten elegendő hőt adnak le. Előfordulhat, hogy egyes hőleadók cseréje vagy az épület hőveszteségének csökkentése szükséges, de a radiátor önmagában nem akadály.

Ugyanazt az elvet használja a hűtőszekrény és a hőszivattyú?

Igen, mindkettő hűtőközeg-körfolyamattal szállít hőt alacsonyabb hőmérsékletű helyről magasabb hőmérsékletű helyre. A hűtőszekrénynél a belső tér hűtése a cél, fűtési hőszivattyúnál pedig a meleg oldalon leadott hőt hasznosítjuk.

Minden hőszivattyú készít használati melegvizet?

Nem. A levegő-levegő berendezés általában a helyiség levegőjét kezeli; a használati melegvíz készítéséhez arra alkalmas rendszer és megfelelő tároló szükséges.

Következő lépés: a működés megismerése után tekintse át az elérhető hőszivattyúkat, majd kérjen szakmai segítséget az épülethez illő rendszer kiválasztásához. A döntés alapja az épület hőigénye, a hőleadók alkalmassága és a tervezett téli üzem legyen.
